รายละเอียดสินค้า:
|
| ขนาดแผ่นสูงสุด: | 1500*1500มม | ขนาดกระดาษขั้นต่ำ: | 360*380มม |
|---|---|---|---|
| กระดาษด้านบน GSM: | 120-800g | ความหนาของกระดาษด้านล่าง: | ลูกฟูก 0.5-10 มม. เหนือกระดาษแข็ง 300 แกรม |
| ความเร็วในการทำงานสูงสุด: | 150ม./นาที | ติดความแม่นยำ: | ±1มม |
| แสงสูง: | เครื่องเคลือบขลุ่ยอัตโนมัติความเร็วสูง,เครื่องเคลือบบัตรขลุ่ยอัตโนมัติ CE,เครื่องกระดาษลูกฟูก 150 ม. / นาที |
||

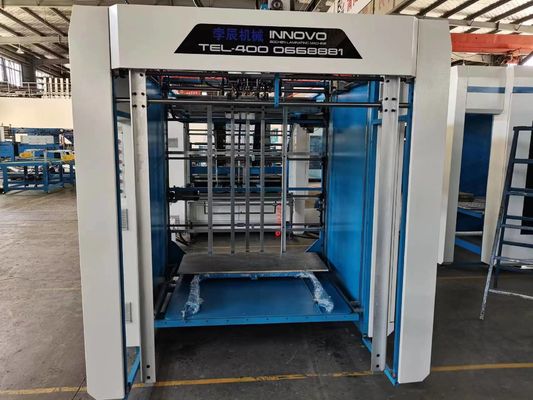

เครื่องเคลือบบัตรขลุ่ยความเร็วสูงวางกระดาษลูกฟูก
รายละเอียดสินค้า:
การแนะนำ:
เครื่องเคลือบบัตรเซอร์โวเป็นสมาชิกใหม่ล่าสุดของตระกูลเครื่องเคลือบบัตรเครื่องนี้รวมระบบควบคุมการเคลื่อนไหวและอุปกรณ์แก้ไขเซอร์โว มีเซ็นเซอร์โฟโตอิเล็กทริกหลายชุดทำให้เกิดตำแหน่งของแผ่นด้านล่าง และในขณะเดียวกัน เซอร์โวมอเตอร์ทั้งสองด้านของแผ่นด้านบนจะทำการชดเชยอิสระ ดังนั้นด้านบน แผ่นและแผ่นด้านล่างสามารถจัดตำแหน่งได้อย่างถูกต้องเครื่องเคลือบบัตร Servo ใช้งานง่าย เราเพียงพิมพ์ขนาดกระดาษแล้วเครื่องจะปรับตัวป้อนกระดาษ การป้อนกระดาษด้านล่าง และหน่วยแรงดันโดยอัตโนมัติ ซึ่งทำให้เกิดการทำงานที่ชาญฉลาด
หมายเหตุ: แผ่นด้านบนอาจเป็นแผ่นสีที่พิมพ์ กระดาษฟิล์มเคลือบเงา UV และกระดาษจากเครื่องพิมพ์ออฟเซต
หลักการ:
กระดาษด้านบนจะถูกส่งออกโดยตัวป้อนกระดาษด้านบน และส่งไปยังตัวตรวจจับเริ่มต้นของกลไกการกำหนดตำแหน่งสำหรับการตรวจจับจากนั้นกระดาษด้านล่างจะถูกส่งออกไปหลังจากที่กระดาษด้านล่างเคลือบด้วยกาวบนวงล้อกาวแล้ว กระดาษด้านบนและกระดาษด้านล่างจะถูกลำเลียงตามลำดับไปยังเครื่องตรวจจับแบบซิงโครนัสของกระดาษทั้งสองด้าน หลังจากการตรวจจับ ตัวควบคุมจะคำนวณค่าความผิดพลาดของกระดาษและกระดาษด้านล่าง และอุปกรณ์ชดเชยเซอร์โวทั้งสองด้านของกระดาษจะชดเชยกระดาษไปยังตำแหน่งที่กำหนดไว้ล่วงหน้าสำหรับการต่อประกบ จากนั้นจึงออกแรงดันการลำเลียงเครื่องกดกระดาษและส่งไปยังเครื่องจัดส่งเพื่อรวบรวมผลิตภัณฑ์สำเร็จรูป
พารามิเตอร์:
| แบบอย่าง | แซดจีเอฟเอ็ม 1500 | แซดจีเอฟเอ็ม 1700 |
| ขนาดสูงสุด | 1500*1500มม | 1700*1700มม |
| ขนาดต่ำสุด | 360*380มม | 360*400มม |
| กระดาษด้านบน | 120-800g | 120-800g |
| กระดาษด้านล่าง | ≤10มม. กระดาษลูกฟูก ABCDEF ≥300แกรม | ≤10มม. กระดาษลูกฟูก ABCDEF ≥300แกรม |
| ความเร็วสูงสุด | 150ม./นาที | 150ม./นาที |
| พลัง | 25กิโลวัตต์ | 27กิโลวัตต์ |
| ติดความแม่นยำ | ±1มม | ±1มม |
แนะนำสาขา:
1. การป้อนกระดาษด้านล่าง
ใช้ระบบควบคุมเซอร์โวมอเตอร์นำเข้าพร้อมสายพานดูด NITTA ของญี่ปุ่นและเครื่องเป่าลมขนาดใหญ่เพื่อให้แน่ใจว่าการป้อนกระดาษ 2ply, 3ply, 4ply, 5ply และกระดาษแข็งเป็นไปอย่างราบรื่น
2. กลไกการป้อนกระดาษด้านบน
ทั้งหัวยกกระดาษและหัวป้อนกระดาษของตัวป้อนอัตโนมัติความเร็วสูงสามารถปรับได้อย่างอิสระเพื่อให้เหมาะกับกระดาษทั้งแบบบางและหนาร่วมกับปั๊ม Becker ช่วยให้ป้อนกระดาษด้านบนได้รวดเร็วและราบรื่น
3. ระบบไฟฟ้า
ออกแบบและใช้ตัวควบคุมการเคลื่อนไหวของ USA Parker ร่วมกับระบบ Yaskawa Servo และอินเวอร์เตอร์, Siemens PLC เพื่อให้แน่ใจว่าเครื่องจะทำงานได้สูงสุดความเร็วและความแม่นยำเป็นประสิทธิภาพระดับพรีเมียมและเสถียรภาพในการทำงาน
4. ระบบกำหนดตำแหน่งและลูกกลิ้งกาว
ตาแมวร่วมกับโมดูล Parker Dynamic และระบบ Yaskawa Servo ช่วยให้วางแนวกระดาษบนและล่างได้อย่างแม่นยำลูกกลิ้งทากาวสแตนเลสพร้อมการเจียรไนล็อกซ์อย่างละเอียดเพื่อรับประกันการเคลือบกาวที่สม่ำเสมอแม้ในขั้นต่ำปริมาณกาว
5. ระบบส่งกำลัง
สายพานซิงโครนัสของ Gates ร่วมกับตลับลูกปืน SKF เป็นระบบส่งกำลังหลักเพื่อให้มั่นใจถึงเสถียรภาพทั้งลูกกลิ้งแรงดัน ลูกกลิ้งลดแรงกด และค่ากาวสามารถปรับได้อย่างง่ายดายด้วยมือจับพร้อมเอ็นโค้ดเดอร์เชิงกล
