รายละเอียดสินค้า:
|
| แผ่นกระดาษสูงสุด: | 1500*1500มม | แผ่นกระดาษขั้นต่ำ: | 360*380มม |
|---|---|---|---|
| ความเร็วสาย: | 150-180เมตร/นาที | ประเภทการประมวลผล: | เครื่องเคลือบบัตรแบบแผ่นต่อแผ่น |
| ขนาด (L * W * H): | 1200*230*200ซม | กำลังการผลิต: | 30 ชุด/เดือน |
| แสงสูง: | เครื่องเคลือบลอนลูกฟูก,เครื่องเคลือบลอนลูกฟูก 5 ชั้น,เครื่องเคลือบลอนลูกฟูก 1500 * 1500 มม. |
||
เครื่องเคลือบขลุ่ยอัตโนมัติความเร็วสูง
ลักษณะการทำงาน
● เครื่องนี้สามารถประกบแผ่นกระดาษลูกฟูกสองแผ่นและแผ่นด้านบนชนิดใดก็ได้เข้าด้วยกันสามารถผลิตบอร์ดสองชั้น (กระดาษแข็ง + กระดาษแข็ง), 3ply, 4ply, 5ply, 7ply และผลิตภัณฑ์อื่น ๆ
● ประเภทการเคลือบ: ลูกฟูก + ลูกฟูก + กระดาษแข็ง, ลูกฟูก + ลูกฟูก, ลูกฟูก + กระดาษแข็ง, กระดาษแข็ง + กระดาษแข็ง, กระดาษแข็ง + กระดานสีเทา + กระดาษแข็ง ฯลฯ
● การตรวจจับกระดาษด้านบนและด้านล่างโดยอัตโนมัติ เทคโนโลยีการแก้ไขเซอร์โวอัตโนมัติทำให้กระดาษด้านบนติดตามและพอดีกับกระดาษด้านล่างโดยอัตโนมัติ และความแม่นยำสูง
● ส่วนป้อนกระดาษด้านล่างใช้ระบบควบคุมเซอร์โวมอเตอร์นำเข้า พร้อมสายพานดูด NITTA ของญี่ปุ่นและระบบการป้อนขอบตะกั่ว
● ชั้นวางอเนกประสงค์ของกระดาษด้านล่างเหมาะสำหรับกระดาษลูกฟูกโค้ง
● ลูกกลิ้งกาวสแตนเลสขนาดใหญ่ (160 มม.) พร้อมการเจียรไนล็อกซ์อย่างละเอียดเพื่อรับประกันการเคลือบกาวที่สม่ำเสมอแม้ในปริมาณกาวขั้นต่ำ
● แท่นยกแบบใช้คู่ เราสามารถใช้โครงสร้างก่อนเรียงกระดาษเพื่อดันกองกระดาษล่วงหน้าเข้าไปในแท่นเรายังสามารถผลักปึกกระดาษเข้าไปในแท่นได้โดยตรง
● วัสดุโพลีเอทิลีนชนิดพิเศษบนพื้นผิวของลูกกลิ้งเคลือบและลูกกลิ้งแรงดัน กาวจะหลุดออกโดยอัตโนมัติ ขัดถูได้ฟรี
● ใช้ระบบกาวหมุนเวียนเพื่อลดการสูญเสียกาวและทำให้ผลการยึดเกาะของกาวคงที่
● ปรับคลิกเดียวทั้งเครื่อง (เพียงป้อนขนาดกระดาษ)
● การตรวจสอบวิดีโอ
พารามิเตอร์:
| แบบอย่าง | SFC1450 | SFC1650 | เอสเอฟซี1900 | SFC2200 |
| ขนาดสูงสุด | 1500*15000มม | 1700*1700มม | 1900*1900มม | 2200*2100มม |
| ขนาดต่ำสุด | 360*380มม | 380*400มม | 450*450มม | 500*500มม |
| กระดาษด้านบน | 120-800g | 120-800g | 120-800g | 120-800g |
| กระดาษด้านล่าง | 300แกรม-10มม กระดาษลูกฟูกและกระดาษแข็ง |
300แกรม-10มม กระดาษลูกฟูกและกระดาษแข็ง |
300แกรม-10มม กระดาษลูกฟูกและกระดาษแข็ง |
300แกรม-10มม กระดาษลูกฟูกและกระดาษแข็ง |
| ความเร็วสูงสุด | 150ม./นาที | 150ม./นาที | 150ม./นาที | 150ม./นาที |
| พลัง | 22 กิโลวัตต์ | 25กิโลวัตต์ | 27KW | 30KW |
| ติดความแม่นยำ | ±1.0มม | ±1.0มม | ±1.0มม | ±1.0มม |
คุณสมบัติโครงสร้าง:
◆ การนำระบบควบคุมการส่งกำลังชั้นนำของโลกมาใช้ จำเป็นต้องป้อนระบบปรับขนาดกระดาษอัตโนมัติเท่านั้น
◆ ข้อต่อฟิตติ้งความเร็วสูงด้วยระบบคอมพิวเตอร์ สูงถึง 12,000 ชิ้นต่อชั่วโมง
◆ หัวจ่ายอากาศแบบ Chuanliu พร้อมหัวฉีดไปข้างหน้าสี่ชุดและหัวดูดสี่ชุด
◆ Feida Block ใช้กระดาษแข็งแบบสแต็คต่ำ ซึ่งสามารถบรรจุกระดาษเข้ากับพาเลทได้ และสามารถติดตั้งพรีสแตกเกอร์ที่ช่วยติดตามได้
◆ ใช้ตาไฟฟ้าหลายชุดเพื่อทราบตำแหน่งล่วงหน้าของบรรทัดล่าง และทำให้เซอร์โวมอเตอร์ทั้งสองด้านของกระดาษหน้าหมุนอย่างอิสระเพื่อชดเชยการจัดตำแหน่งกระดาษบนและล่าง ซึ่งแม่นยำและราบรื่น
◆ ระบบควบคุมอิเลคทรอนิกส์แบบเต็มรูปแบบ โดยใช้อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรและการแสดงแบบจำลองโปรแกรม PLC สามารถตรวจจับสภาวะการทำงานและบันทึกการทำงานได้โดยอัตโนมัติ
◆ ระบบเติมกาวอัตโนมัติสามารถชดเชยกาวที่หายไปโดยอัตโนมัติและร่วมมือกับการรีไซเคิลกาว
แนะนำสาขา:
1. การป้อนกระดาษด้านล่าง
ใช้ระบบควบคุมไฟฟ้าเซอร์โวมอเตอร์นำเข้าพร้อมการดูด NITTA ของญี่ปุ่น
สายพานสำหรับทำเครื่องแปลงไฟดูดและสายพานทำความสะอาดด้วยลูกกลิ้งน้ำจดสิทธิบัตร
เทคโนโลยีที่ช่วยให้กระดาษลูกฟูกและกระดาษแข็งทำงานได้อย่างราบรื่นและเรียบง่าย
2. กลไกการป้อนกระดาษด้านบน
ทั้งหัวยกกระดาษและหัวป้อนกระดาษของเครื่องป้อนกระดาษอัตโนมัติความเร็วสูงสามารถปรับได้อย่างอิสระเพื่อให้เหมาะกับกระดาษทั้งแบบบางและหนาร่วมกับปั๊มเบคเกอร์.ตรวจสอบให้แน่ใจว่ากระดาษป้อนกระดาษทำงานเร็วและราบรื่น
3. ระบบไฟฟ้า
ออกแบบตามข้อกำหนด CE ของยุโรป มั่นใจได้ถึงความเสถียรของเครื่องจักร ประสิทธิภาพสูง และความล้มเหลวต่ำการใช้ส่วนต่อประสานระหว่างคนกับเครื่องจักรและการรวม PLC แสดงข้อมูลทั้งหมด เช่น คำเตือน การตรวจจับข้อผิดพลาด ความล้มเหลว และความเร็วในการทำงาน ฯลฯ บนหน้าจอได้อย่างรวดเร็ว
4. ส่วนพรีสแต็ค
ระบบ Pre-pile พร้อมฟังก์ชั่นที่ตั้งไว้ล่วงหน้าสามารถตั้งค่าเป็นขนาดกระดาษผ่านหน้าจอสัมผัสและปรับแนวอัตโนมัติเพื่อลดเวลาในการตั้งค่าได้อย่างมีประสิทธิภาพ
5. เกียร์
สายพานซิงโครไนซ์ของ Gates ร่วมกับตลับลูกปืน SKF เป็นระบบส่งกำลังหลักเพื่อให้มั่นใจถึงเสถียรภาพทั้งลูกกลิ้งแรงดัน ลูกกลิ้งลดแรงกด และค่ากาวสามารถปรับได้อย่างง่ายดายด้วยมือจับพร้อมเอ็นโค้ดเดอร์เชิงกล
6.ระบบกำหนดตำแหน่งซ้าย-ขวา
7. ระบบกำหนดตำแหน่งและลูกกลิ้งกาว
การใช้โฟโตอิเล็กทริคเซนเซอร์หลายชุดที่ตำแหน่งสัมพัทธ์ของแผ่นด้านล่าง
ควบคุมแผ่นด้านบนทั้งสองด้านของเซอร์โวมอเตอร์เพื่อทำการชดเชยอิสระ เพื่อให้วางตำแหน่งกระดาษด้านบนและกระดาษด้านล่างได้อย่างแม่นยำ
ลูกกลิ้งสแตนเลส ไม่เป็นสนิม หลังเจียรแคบ
รับประกันปริมาณกาวขั้นต่ำที่เคลือบอย่างสม่ำเสมอ
ทำความสะอาดลูกกลิ้งล่างด้วยลูกกลิ้งน้ำ
8. ระบบปฏิบัติการหน้าจอสัมผัส
ใช้การควบคุมแบบรวมศูนย์ของหน้าจอสัมผัส ตระหนักถึงบทสนทนาระหว่างคนกับเครื่องจักรด้วยอินเทอร์เฟซคนกับเครื่องจักรที่มีความละเอียดสูง และตระหนักถึงการตรวจสอบการทำงานและข้อผิดพลาดแบบไดนามิกแบบเรียลไทม์ ทำให้สะดวกยิ่งขึ้นในการปรับและแก้ไขปัญหา
9.ระบบการป้อนขอบชั้นนำ (ตัวเลือก)
ระบบนี้เป็นตัวเลือกที่เหมาะสำหรับแผ่นขนาดใหญ่และก้นหนา
10. เซอร์โวฟีดเดอร์ไร้เพลา(ไม่จำเป็น)
ระบบนี้เป็นตัวเลือกที่เหมาะสำหรับแผ่นท็อปขนาดยาว
11. ระบบดูดขนาดใหญ่สำหรับกระดาษด้านล่าง(ไม่จำเป็น)
ระบบนี้เป็นตัวเลือกหากผลิตภัณฑ์ของคุณมีกระดาษแข็ง กระดาษลูกฟูก และ 3 หรือ 5 ชั้นคุณสามารถเลือกระบบนี้ได้
12.ระบบหล่อลื่นอัตโนมัติ (อุปกรณ์เสริม)
หล่อลื่นตลับลูกปืนอย่างสม่ำเสมอเพื่อยืดอายุการใช้งานของตลับลูกปืน
13. การตรวจสอบวิดีโอ (ทางเลือก)
ตัวเลือกนี้สามารถตรวจสอบการทำงานของเครื่องได้ ผู้ปฏิบัติงานไม่จำเป็นต้องเดินรอบเครื่องบ่อยๆ

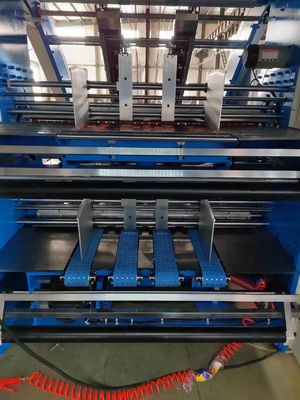

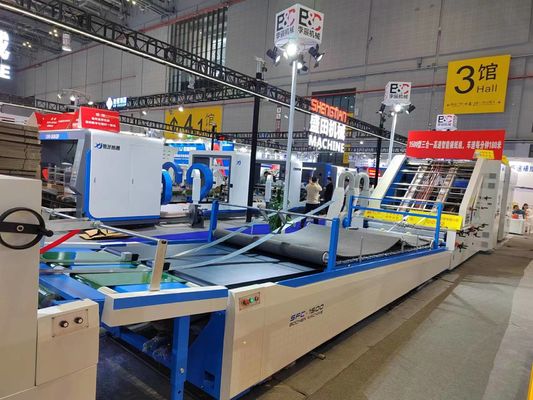

รูปเครื่อง
