รายละเอียดสินค้า:
|
| กดมอเตอร์: | อัตโนมัติ | แผ่นล่าง: | กระดาษลูกฟูกและกระดาษแข็ง 300gsm-10mm |
|---|---|---|---|
| กระดาษขั้นต่ำ: | 380*400มม | เยี่ยมชมโรงงาน: | ยินดีต้อนรับ |
| ความหนาของหน้ากระดาษ: | 120-800g | บริการ: | ช่างเทคนิคออนไลน์ |
| ขีดสุด: | 1200*1200มม | รายงานการทดสอบเครื่องจักร: | จําหน่าย |
| กำลังเครื่อง: | 20KW | ระยะเวลาการจัดส่ง: | EXW FOB CIF CNF |
| เน้น: | เครื่องเคลือบขลุ่ยอัตโนมัติ,เครื่องเลมเนเตอร์ปลอตติดตั้ง,เครื่องเลมเนอเตอร์ลิตโฟลท์ |
||

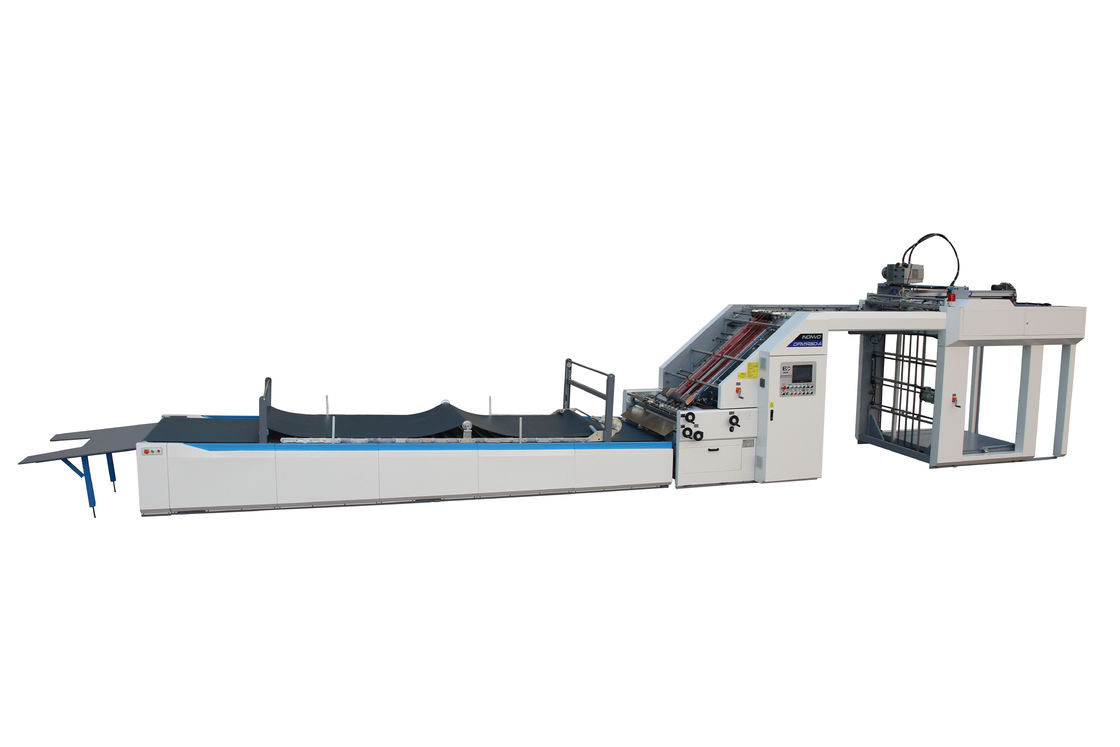

อัตโนมัติเครื่อง laminator กลอง litho laminating เครื่องติดตั้งเครื่อง GFM-1200
1คําอธิบายสินค้า
1.1 ฟังก์ชัน:
กระดาษสามารถเคลือบด้วยกระดาษกระดาษเพื่อเพิ่มความแข็งแรงและความหนาของวัสดุหรือผลพิเศษ หลังจากการตัดโบลบอร์ดและวัตถุประสงค์อื่น ๆ.
1.2 โครงสร้าง:
A. Upper Paper Feeder: สามารถส่งกระดาษจํานวน 120-800 กรัมจากด้านบน
B. อาหารด้านล่าง: มันสามารถส่งกระดาษ 0.5 ~ 10 มมจากด้านล่าง
C. กลไกการติด: น้ําที่ติดสามารถนําไปใช้กับกระดาษที่ใส่
D. การจัดระเบียบ - ติดกับกระดาษทั้งสองแบบตามความละเอียดที่กําหนดไว้
E. เครื่องขนส่งความดัน... กดกระดาษติดต่อและส่งมันไปยังส่วนการจัดส่ง
1.3 หลักการ
กระดาษด้านบนถูกส่งออกโดยเครื่องอาหารกระดาษด้านบนและถูกส่งไปยังเครื่องตรวจจับการเริ่มต้นของกลไกการตั้งตําแหน่งเพื่อการตรวจจับ จากนั้นกระดาษด้านล่างถูกส่งออกหลังจากที่กระดาษด้านล่างถูกเคลือบด้วยกาวบนล้อกาว, กระดาษด้านบนและกระดาษด้านล่างถูกนําไปยังกระดาษผู้ควบคุมคํานวณค่าความผิดพลาดของกระดาษและกระดาษด้านล่าง, และอุปกรณ์การชดเชย servo ในทั้งสองด้านของกระดาษชดเชยกระดาษไปยังตําแหน่งที่กําหนดไว้ก่อนสําหรับการผสมและจากนั้นกดแรงบรรทุกอุปกรณ์ กด กระดาษ และ ส่ง กระดาษ ไปยัง อุปกรณ์ จัดส่ง เพื่อ เก็บ ผลิตภัณฑ์ เสร็จ.
1.4 วัสดุที่ใช้:
กระดาษแป๊ป --- กระดาษบาง 120 ~ 800g / m, กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
กระดาษด้านล่าง --- กระดาษกระดาษ 0.5 ~ 10m / m กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดา
กาว - ธ อร์สิน ฯลฯ ค่า PH ระหว่าง 6 ~ 8 สามารถนําไปใช้กับกาว
ลักษณะโครงสร้าง:
ใช้ระบบควบคุมการขนส่งชั้นนําของโลก เพียงแค่ต้องใส่ระบบปรับขนาดกระดาษอัตโนมัติ
การติดตั้งด้วยคอมพิวเตอร์ความเร็วสูงสูงสุด 150 m/min
หัวเครื่องปรับอากาศแบบ Chuanliu พร้อมเครื่องปรับอากาศด้านหน้า 4 ชุด และเครื่องปรับอากาศด้านดูด 4 ชุดและสามารถติดตั้ง track-assisted pre-stacker ใช้หลายชุดของสายตาไฟฟ้าเพื่อรู้ว่าตําแหน่งที่ก้าวหน้าของเส้นล่าง, และทําให้มอเตอร์ servo ในทั้งสองด้านของกระดาษหน้าที่จะหมุนเป็นอิสระเพื่อชดเชยการจัดสรรกระดาษด้านบนและด้านล่าง, ซึ่งเป็นแม่นยําและเรียบ.
ระบบควบคุมอิเล็กทรอนิกส์ที่มีฟังก์ชันเต็ม โดยใช้อินเตอร์เฟซมนุษย์-เครื่องจักร และ PLC โปรแกรมแสดงรูปแบบ สามารถตรวจสอบสภาพการทํางานและบันทึกการทํางานโดยอัตโนมัติ
ระบบการเพิ่มคลอมอัตโนมัติ สามารถชําระค่าคลอมที่สูญเสียได้โดยอัตโนมัติ และร่วมมือกับการรีไซเคิลคลอม
รายละเอียด:
| รูปแบบ | GFM1200-A | GFM1500-A | GFM1700-A | GFM1900-A | GFM2200-A |
| แม็กซ์ชีท(mm) | 1200*1200 | 1500*1500 | 1700*1700 | 1900*1900 | 2200*2100 มม. |
| ใบขั้นตอน(mm) | 380 × 400 | 380 × 400 | 400×450 | 450*450 | 500*500 มม. |
| ความหนาของกระดาษด้านบน | 120-800 กรัม | 120-800 กรัม | 120-800 กรัม | 120-800 กรัม | 120-800 กรัม |
| ความเร็วสูงสุด | 150m/นาที | 150m/นาที | 150m/นาที | 150m/นาที | 150m/นาที |
| ความแม่นยํา | ± 1- 1 คน5mm | ± 1- 1 คน5mm | ± 1- 1 คน5mm | ± 1- 1 คน5mm | ± 1- 1 คน5mm |
| พลังงานเครื่อง | 20KW | 20KW | 22KW | 25KW | 28KW |
| ความหนาของกระดาษด้านล่าง |
300 กรัม-10 มิลลิเมตร กระดาษและกระดาษกระดาษ |
300 กรัม-10 มิลลิเมตร กระดาษและกระดาษกระดาษ |
300 กรัม-10 มิลลิเมตร กระดาษและกระดาษกระดาษ |
300 กรัม-10 มิลลิเมตร กระดาษและกระดาษกระดาษ |
300 กรัม-10 มิลลิเมตร กระดาษและกระดาษกระดาษ |
ประกอบการ:

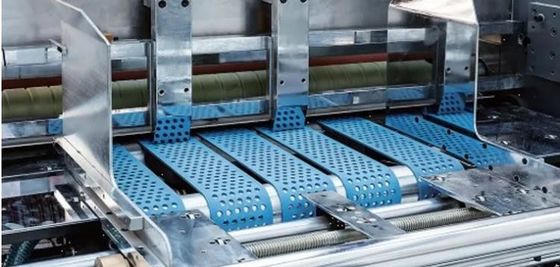

1. การให้อาหารกระดาษด้านล่าง
ใช้การนําเข้า Servo เครื่องยนต์ ระบบควบคุมไฟฟ้า, กับญี่ปุ่น NITTA การดูด
เข็มขัดสําหรับทําอินเวอร์เตอร์พลังงานดูด และเข็มขัดที่ทําความสะอาดด้วยม้วนน้ํา
เทคโนโลยีเพื่อให้แน่ใจว่ากระดาษคาร์ดบอร์ดและกระดาษคาร์ดบอร์ดจะออกได้อย่างเรียบร้อยและเรียบง่าย
2กลไกการให้อาหารแผ่นบน
ทั้งการยกกระดาษและการให้อาหารจมูกของอัตโนมัติความเร็วสูง feedr เผยแจงสามารถปรับอิสระที่จะปรับตัวให้พร้อมกับกระดาษบางและหนา.รับรองว่ากระดาษที่ให้อาหารด้านบนจะทํางานอย่างรวดเร็วและเรียบร้อย.
3ระบบไฟฟ้า
ออกแบบตามความต้องการของสหรัฐยุโรป CE, รับรองความมั่นคงของเครื่อง, ประสิทธิภาพสูงและความล้มเหลวน้อย.เช่น การเตือน, การตรวจสอบความผิดพลาด, ความล้มเหลว, และความเร็วการทํางาน, เป็นต้น
4. ส่วนก่อนสตั๊ก
ระบบเตรียมพร้อมกับฟังก์ชันที่ตั้งล่วงหน้าสามารถตั้งขนาดกระดาษผ่านจอสัมผัสและตั้งทิศทางอัตโนมัติเพื่อลดเวลาการตั้งค่าได้อย่างมีประสิทธิภาพ
4ระบบส่งสัญญาณ
ประตูเข็มขัดร่วมกับ NSK หรือ SKF หมุนเป็นการส่งหลักที่รับรองความมั่นคง เมื่อเปลี่ยนความหนาแผ่นด้านล่างความดัน roller สามารถควบคุมโดย servo มอเตอร์อย่างรวดเร็วขณะเดียวกัน เครื่องจักรก็จัดสรรมือด้วยเครื่อง Encoder
6. ระบบการตั้งตําแหน่งและกล่องกล่อง
การใช้เซตหลายเซตของเซ็นเซอร์ไฟฟ้าแสงที่แผ่นด้านล่างตําแหน่งสัมพันธ์
การควบคุมแผ่นบนทั้งสองข้างของ servo มอเตอร์ที่จะทําการชดเชยการกระทําอิสระ, เพื่อให้การตั้งตําแหน่งแม่นยําของกระดาษบนและกระดาษล่าง.
โรลเลอร์เหล็กไร้ขุ่น ไม่เคยเกิดสนิม หลังจากบดแคบ รับประกันปริมาณย่อยของกาวเคลือบอย่างเท่าเทียมกัน โรลเลอร์ล่างจะทําความสะอาดโดยโรลเลอร์น้ํา
7. ระบบการทํางานด้วยจอสัมผัส
มันใช้การควบคุมกลางของจอสัมผัส ทําให้เกิดการโต้ตอบมนุษย์-เครื่องจักรและตระหนักถึงการติดตามแบบไดนามิกในเวลาจริงของการทํางานและความผิดพลาดทําให้มันสะดวกต่อการปรับและแก้ปัญหา
8ระบบหล่อลื่นอัตโนมัติ
ทาน้ํามันสับสนเป็นประจําเพื่อขยายอายุการใช้งานของสับสน
ระบบการให้อาหารด้านหน้า (optional)
ระบบนี้เป็นตัวเลือก เหมาะสําหรับแผ่นพื้นขนาดใหญ่และหนา
ระบบดูดขนาดใหญ่สําหรับกระดาษด้านล่าง(ปรับปรุง)
ระบบนี้เป็นตัวเลือก หากสินค้าของคุณมีกระดาษกระดาษกระดาษกระบอก และ 3 หรือ 5 ชั้น คุณสามารถเลือกระบบนี้ได้
รายการบางส่วน
| รายการ | ส่วน | ประเทศ | ยี่ห้อ |
| 1 | เครื่องยนต์หลัก | เยอรมนี | ซีเมนส์ |
| 2 | เครื่องควบคุมการเคลื่อนไหว | จีน | Innovo การออกแบบตัวเอง |
| 3 |
เซอร์โวหลัก (Yaskawa กับเครื่องแปลง) |
ญี่ปุ่น จีน |
ยาสกาว่า เวอร์คิ |
| 4 | PLC | เยอรมนี | ซีเมนส์ |
| 5 | ปั๊มแรงดันระยะว่าง | เยอรมนี | เบคเกอร์ |
| 6 | เครื่องแปลงความถี่ | เยอรมนี | ซีเมนส์ |
| 7 | เซอร์โว Gauge ด้านหน้า | ญี่ปุ่น | ยาสกาว่า |
| 8 | เครื่อง Encoder | ญี่ปุ่น | ออมรอน |
| 9 | เครื่องยนต์พิมพ์ | ไต้หวัน | CPG |
| 10 | มอเตอร์ปรับความกว้างเครื่องยนต์หลัก | ไต้หวัน | CPG |
| 11 | มอเตอร์ความกว้างการให้อาหาร | ไต้หวัน | CPG |
| 12 | มอเตอร์อาหาร | ไต้หวัน | การปรับปรุง |
| 13 | เครื่องลดความเร็วกระดาษ | ไต้หวัน | การปรับปรุง |
| 14 | เชือก | จีน | ทางเลือกของญี่ปุ่น |
| 15 | รีเลย์ | ญี่ปุ่น | ออมรอน |
| 16 | เครื่องสลับออปโตอีเล็กทรอนิกส์ | ไต้หวัน | โฟเทค |
| 17 | รีเล่สภาพแข็ง | ไต้หวัน | โฟเทค |
| 18 | สวิทช์ความเร็ว | ญี่ปุ่น | ออมรอน |
| 19 | รีเล่ระดับน้ํา | ไต้หวัน | โฟเทค |
| 20 | เครื่องติดต่อ | สเปน | ชไนเดอร์ |
| 21 | สไลด์นําทางเส้นตรงและรถเลนนําทาง | ไต้หวัน | HIWIN |
| 22 | โปเทนติโอเมตร | ญี่ปุ่น | TOCOS |
| 23 | ปุ่ม | สเปน | ชไนเดอร์ |
| 24 | เครื่องต่อรองเบรค | ไต้หวัน | TAYEE |
| 25 | หน้าจอสัมผัส | ไต้หวัน | WEINVIEW |
| 26 | เครื่องปรับอากาศ | สเปน | ชไนเดอร์ |
| 27 | เทอร์โมเรเลย์ | สเปน | ชไนเดอร์ |
| 28 | ระบบพลังงานแบบ DC | ไต้หวัน | มิงเวย์ |
