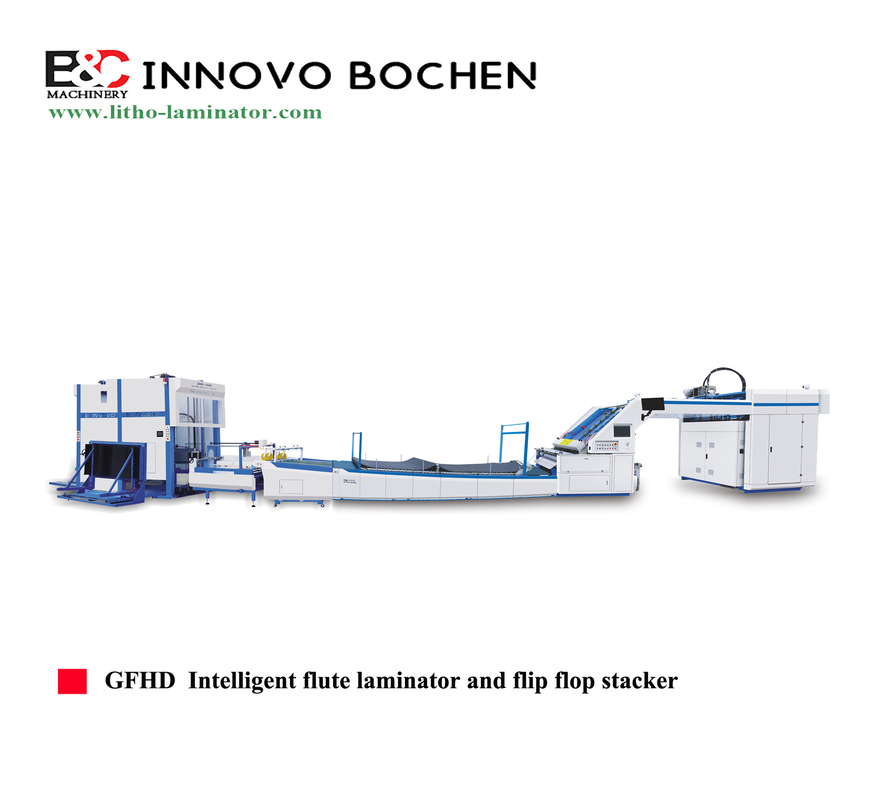

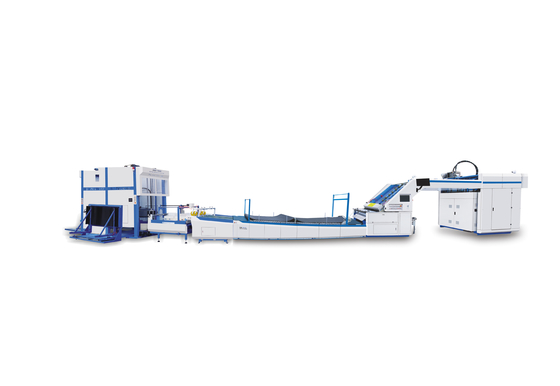

เครื่องลามิเนตกระดาษแข็งความเร็วสูง GFHD 1500 200m/min

เครื่องประกบลูกฟูกและเครื่องเรียงซ้อนแบบพลิกของ GFHD















GFH เครื่องประกบลูกฟูกความเร็วสูงอัตโนมัติ





ภาพรวมเครื่อง:

GFH เป็นเครื่องประกบลูกฟูกอัตโนมัติความเร็วสูงรุ่นล่าสุดที่พัฒนาโดยบริษัทของเรา กระดาษด้านบนของเครื่องนี้ใช้หลักการป้อนแบบทับซ้อนของเครื่องพิมพ์ออฟเซ็ต และเกจด้านข้างของกระดาษด้านบนใช้เกจด้านข้างแบบเคลื่อนที่และหลักการติดตามและแก้ไขพื้นผิวกระดาษด้วยเซอร์โว และกระดาษด้านล่างใช้ระบบขอบนำสองแบบ ไม่มีลูกกลิ้งกด ใช้การดูดด้วยการไหลสูงเพื่อป้อนกระดาษ ไม่มีการกดบนกระดาษ สามารถทำได้ดีที่สุดเพื่อรักษารูปแบบดั้งเดิมของกระดาน สามารถตรวจจับความสูงของกระดาษลูกฟูกได้โดยอัตโนมัติ ปรับช่องว่างระหว่างลูกกลิ้งโดยอัตโนมัติ ปรับปริมาณกาวโดยอัตโนมัติ และไม่ต้องขัดลูกกลิ้งประกบ ความเร็วในการประกบสูงสุดสามารถเข้าถึง 200 เมตร/นาที (24,000 แผ่น/ชั่วโมง) ความเร็วสูง ประสิทธิภาพสูง และความแม่นยำสูงคือตัวเลือกในอุดมคติของคุณ

ลักษณะการทำงาน:

1. การป้อนแบบทับซ้อนของแผ่นด้านบน + การแก้ไขแบบไม่หยุด, ความเร็วสูงโดยไม่สูญเสียความแม่นยำ ความเร็วสามารถเข้าถึง 180 เมตร/นาที

2. ระบบป้อนขอบนำของแผ่นด้านล่างและการป้อนแบบดูดด้วยการไหลสูง กระดาษด้านล่างเข้าสู่ลูกกลิ้งกาวโดยตรง (โดยไม่มีแรงกดจากลูกกลิ้ง จะไม่ทำลายความแข็งของกระดาษลูกฟูก) ทำให้มั่นใจได้ถึงความทนทานต่อแรงกดของกระดาษลูกฟูก และลดปริมาณกาวลง 30% ซึ่งไม่เพียงแต่ประหยัดเงินเท่านั้น แต่ยังแก้ปัญหาปรากฏการณ์ของกาวมากเกินไป

3. ลูกกลิ้งแรงดันด้านหน้าทำจากวัสดุโพลีฟลูออโรเอทิลีนใหม่ ซึ่งสามารถล้างได้ฟรี จากนั้นลดความแข็งแรงของแรงงานของผู้ปฏิบัติงาน

4. เครื่องทั้งหมดไม่มีที่จับ การปรับด้วยไฟฟ้า การตรวจจับความหนาอัตโนมัติ ลดความแข็งแรงของการทำงานแบบครั้งเดียว และเพิ่มเวลาทำงานที่มีประสิทธิภาพ

5. เนื่องจากเครื่องใช้การป้อนแบบทับซ้อน ไม่มีการแก้ไขช่องว่างโดยไม่หยุด ดังนั้นเอาต์พุตต่อหน่วยเวลาจึงเพิ่มขึ้น 50% ซึ่งช่วยลดการใช้พลังงานของหน่วยเวลาได้อย่างมาก และเป็นการเพิ่มการผลิตและการประหยัดพลังงานอย่างแท้จริง

6. ใช้ระบบจัดตำแหน่งแผ่นด้านบนเพื่อให้แน่ใจว่ามีความแม่นยำสูง โหมดการป้อนสามารถเลือกแบบแผ่นทับซ้อนหรือแบบแผ่นแยก

7. การออกแบบดิจิทัลตระหนักถึงการปรับปริมาณกาวโดยอัตโนมัติ การปรับช่องว่างของลูกกลิ้งกาวโดยอัตโนมัติ (โดยอัตโนมัติตามความหนาของแผ่นด้านล่าง)

8. การออกแบบลูกกลิ้ง anilox สแตนเลสขนาดใหญ่ (เส้นผ่านศูนย์กลาง 160 มม.) มีเสถียรภาพและมีประสิทธิภาพสูง เคลือบอย่างสม่ำเสมอและประหยัดปริมาณกาว

9. การตรวจจับกระดาษด้านบนและด้านล่างอัตโนมัติ เทคโนโลยีการแก้ไขเซอร์โวอัตโนมัติ ทำให้กระดาษด้านบนติดตามและพอดีกับกระดาษด้านล่างโดยอัตโนมัติ และมีความแม่นยำสูง

10. แพลตฟอร์มยกแบบสองวัตถุประสงค์ เราสามารถใช้โครงสร้างพรีสแต็กเกอร์เพื่อดันกระดาษที่จัดเรียงไว้ล่วงหน้าเข้าไปในแพลตฟอร์ม เรายังสามารถดันกองกระดาษเข้าไปในแพลตฟอร์มได้โดยตรง

11. ชั้นวางอเนกประสงค์ของกระดาษด้านล่างเหมาะสำหรับลูกฟูกโค้ง

12. ใช้ระบบกาวหมุนเวียนเพื่อลดการสูญเสียกาวและทำให้เอฟเฟกต์การยึดเกาะของกาวมีเสถียรภาพ

13. การปรับเครื่องทั้งหมดด้วยคลิกเดียว (เพียงป้อนขนาดกระดาษ)

14. ฟังก์ชันหน่วยความจำคำสั่ง ซื้อขายคำสั่งก่อนหน้าได้ในคลิกเดียว สะดวกและรวดเร็ว

15. การตรวจสอบวิดีโอ

16. เซอร์โวทั้งหมด 9 ตัว









ข้อมูลจำเพาะ:

รุ่น	GFH-1500	GFH-1700	GFH-1900	GFH-2200
แผ่นสูงสุด	1500×1500 มม.	1700×1700 มม.	1900×1900 มม.	2200*2100 มม.
แผ่นขั้นต่ำ	360×380 มม.	360×400 มม.	500×500 มม.	500*500 มม.
ความหนากระดาษด้านบน	120-800g	120-800g	120-800g	120-800g
ความเร็วสูงสุด	200m/min	200m/min	200m/min	200m/min
ความแม่นยำ	±0.8-1 มม.	±0.8-1 มม.	±0.8-1 มม.	±0.8-1 มม.
พลังงาน	22KW	25KW	27KW	30KW
ความหนากระดาษด้านล่าง	≤10 มม. (กระดานลูกฟูก A-F) ≥400g กระดาษแข็ง	≤10 มม. (กระดานลูกฟูก A-F) ≥400g กระดาษแข็ง	≤10 มม. (กระดานลูกฟูก A-F) ≥400g กระดาษแข็ง	≤10 มม. (กระดานลูกฟูก A-F) ≥400g กระดาษแข็ง
การใช้กาว	B ฟลูท: 15g/㎡ E ฟลูท: 20g/㎡

บทนำสาขา:
1. การป้อนกระดาษด้านล่าง

ระบบป้อนขอบนำ โครงสร้างที่ไม่ใช้แรงดันในการป้อนจะไม่ทำลายลูกฟูกและเพิ่มความทนทานต่อแรงดันของลูกฟูก ล้อใช้ตลับลูกปืนทิศทางเดียว (ลดการสึกหรอของล้อยาง) ล้อยางกว้างทำให้มั่นใจได้ว่า E, F และ G ลูกฟูกจะไม่เสียรูปทรง นอกจากนี้ยังสามารถทำงานได้มากกว่ากระดาษแข็งหรือกระดานสีเทา 400 แกรม

2. กลไกการป้อนแผ่นด้านบน

ติดตั้งตัวป้อนแบบไม่มีเพลาความเร็วสูง และร่วมกับปั๊มสุญญากาศ Becker ด้านหน้าและด้านหลังของตัวป้อนถูกควบคุมโดยเซอร์โวมอเตอร์ หลังจากป้อนขนาดกระดาษแล้ว จะถูกวางตำแหน่งโดยอัตโนมัติ โหมดการป้อนสามารถเลือกแบบแผ่นทับซ้อนหรือแบบแผ่นแยก ใช้ระบบจัดตำแหน่งแผ่นด้านบนเพื่อให้แน่ใจว่ามีความแม่นยำสูง

3.ระบบไฟฟ้า

ส่วนใหญ่ใช้ระบบไฟฟ้าของ Siemens เพื่อให้มั่นใจถึงเสถียรภาพของเครื่อง ประสิทธิภาพสูง และความล้มเหลวต่ำ ใช้ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักรและการรวมกันของ PLC แสดงข้อมูลทั้งหมดบนหน้าจอ

ฟังก์ชันหน่วยความจำคำสั่ง ซื้อขายคำสั่งก่อนหน้าได้ในคลิกเดียว สะดวกและรวดเร็ว









4. ส่วนพรีสแต็ก

กองกระดาษที่จัดเรียงไว้ล่วงหน้าภายใต้เงื่อนไขที่ไม่หยุดนิ่ง ปรับปรุงประสิทธิภาพ
ความกว้างของพรีสแต็กเกอร์ถูกควบคุมโดยมอเตอร์ ขนาดของกระดาษถูกวางตำแหน่งโดยอัตโนมัติ แพลตฟอร์มยกแบบสองวัตถุประสงค์ เราสามารถใช้โครงสร้างพรีสแต็กเกอร์เพื่อดันกระดาษที่จัดเรียงไว้ล่วงหน้าเข้าไปในแพลตฟอร์ม เรายังสามารถดันกองกระดาษเข้าไปในแพลตฟอร์มได้โดยตรง และสามารถปรับแพลตฟอร์มได้ตามสถานการณ์จริงของกองกระดาษ





5. ระบบวางตำแหน่งและลูกกลิ้งกาว



ติดตั้งเซ็นเซอร์และเซอร์โวมอเตอร์ ควบคุมแผ่นด้านบนเพื่อดำเนินการชดเชยอิสระเพื่อให้แน่ใจว่ามีความแม่นยำสูง การออกแบบลูกกลิ้ง anilox สแตนเลสขนาดใหญ่ (เส้นผ่านศูนย์กลาง 160 มม.) มีเสถียรภาพและมีประสิทธิภาพสูง เคลือบอย่างสม่ำเสมอและประหยัดกาว

การออกแบบดิจิทัลตระหนักถึงการปรับปริมาณกาวโดยอัตโนมัติ การปรับช่องว่างของลูกกลิ้งกาวโดยอัตโนมัติ (โดยอัตโนมัติตามความหนาของแผ่นด้านล่าง)



6. ระบบหล่อลื่นอัตโนมัติ





หล่อลื่นตลับลูกปืนเป็นประจำเพื่อยืดอายุการใช้งานของตลับลูกปืนและประหยัดค่าใช้จ่าย







7. ระบบป้อนแผ่นด้านบนสายพานขนาดใหญ่







การป้อนแบบแผ่นทับซ้อน ความเร็วสูงขึ้นและทำงานได้มั่นคงขึ้น และเหมาะสำหรับกระดาษบาง ไม่ติดขัดในการทำงาน

• ลูกกลิ้งแรงดันดีไซน์ใหม่





วัสดุโพลีฟลูออโรเอทิลีนใหม่สำหรับลูกกลิ้งแรงดัน ซึ่งสามารถล้างและขัดได้ฟรี จากนั้นลดความแข็งแรงของแรงงานของผู้ปฏิบัติงาน



• ระบบวัด



ใช้อุปกรณ์วัดความหนาความแม่นยำสูงพร้อมเซอร์โวมอเตอร์ แรงดันลูกกลิ้งทั้งหมดจะถูกปรับโดยอัตโนมัติ







• ไม่มีระบบแรงดัน



ไม่มีลูกกลิ้งแรงดัน ใช้ระบบดูดการไหลสูง สามารถรักษาสภาพเดิมของกระดานได้ ปกป้องกระดานได้ดีขึ้น



• ระบบแก้ไขสะพานแผ่นด้านบน

.

ระบบนี้ใช้สำหรับการป้อนแผ่นด้านบนในส่วนสะพาน สามารถทำให้แผ่นด้านบนจัดแนวได้ เพื่อเพิ่มความแม่นยำของกระดาษ

• ชุดยกไฮดรอลิก



ใช้ระบบยกไฮดรอลิก เมื่อคุณกดปุ่ม มันจะยกขึ้น สะดวกในการล้างลูกกลิ้งกาว



• การควบคุมแยกของลูกกลิ้งกาว



ใช้มอเตอร์แยกหนึ่งตัวเพื่อควบคุมลูกกลิ้งกาว เมื่อเครื่องต้องหยุด ลูกกลิ้งกาวจะไม่หยุด สามารถรักษากาวได้ดี ไม่ล้น จากนั้นเพื่อประหยัดกาว



• ระบบจัดการคำสั่ง



ฟังก์ชันหน่วยความจำคำสั่ง เครื่องสามารถจัดเก็บบันทึกคำสั่งก่อนหน้าได้ เมื่อคุณต้องการทำงานก่อนหน้า เพียงแค่กระตุ้นคำสั่งก่อนหน้า เครื่องจะปรับเป็นข้อมูลคำสั่งนี้โดยอัตโนมัติ



• ระบบตรวจจับแผ่นคู่กระดาษด้านบน



ระบบนี้สามารถตรวจจับกระดาษด้านบนเมื่อทำงานเพื่อหลีกเลี่ยงการป้อนแผ่นคู่ในเวลาเดียวกัน



รายการชิ้นส่วนบางส่วน



อนุกรม	ส่วน	ประเทศ	ยี่ห้อ
1	มอเตอร์หลัก	เยอรมนี	ซีเมนส์
2	ตัวควบคุมการเคลื่อนไหว	จีน	การออกแบบตัวเองของ Innovo
3	เซอร์โวหลัก (Yaskawa พร้อมหม้อแปลง)	ญี่ปุ่น จีน	Yaskawa Verchi
4	PLC	เยอรมนี	ซีเมนส์
5	ปั๊มแรงดันสุญญากาศ	เยอรมนี	Becker
6	ตัวแปลงความถี่	เยอรมนี	ซีเมนส์
7	เซอร์โวเกจด้านหน้า	ญี่ปุ่น	Yaskawa
8	ตัวเข้ารหัส	ญี่ปุ่น	Omron
9	มอเตอร์กด	ไต้หวัน	CPG
10	มอเตอร์ปรับความกว้างของเครื่องยนต์หลัก	ไต้หวัน	CPG
11	มอเตอร์ความกว้างในการป้อน	ไต้หวัน	CPG
12	มอเตอร์ป้อน	ไต้หวัน	Liming
13	ตัวลดความเร็วของกระดาษ	ไต้หวัน	Liming
14	โซ่	จีน	ตัวเลือกญี่ปุ่น
15	รีเลย์	ญี่ปุ่น	Omron
16	สวิตช์โฟโตอิเล็กทริก	ไต้หวัน	FOTEK
17	รีเลย์โซลิดสเตต	ไต้หวัน	FOTEK
18	สวิตช์ Promixity	ญี่ปุ่น	Omron
19	รีเลย์ระดับน้ำ	ไต้หวัน	FOTEK
20	คอนแทคเตอร์	ฝรั่งเศส	Schneider
21	สไลด์ไกด์เชิงเส้นและรางนำ	ไต้หวัน	HIWIN
22	โพเทนชิโอมิเตอร์	ญี่ปุ่น	TOCOS
23	ปุ่ม	ฝรั่งเศส	Schneider
24	ตัวต้านทานเบรก	ไต้หวัน	TAYEE
25	หน้าจอสัมผัส	ไต้หวัน	WEINVIEW
26	สวิตช์ลม	ฝรั่งเศส	Schneider
27	เทอร์โมรีเลย์	ฝรั่งเศส	Schneider
28	ระบบไฟ DC	ไต้หวัน	Mingwei















เครื่องพลิกกระดาษ ZSD

บทนำผลิตภัณฑ์

เครื่องเรียงซ้อนเป็นผลิตภัณฑ์เสริมของเครื่องประกบลูกฟูก ซึ่งประกอบด้วยโต๊ะกระดาษช้า โต๊ะกระดาษซ้อน โต๊ะพลิก และโต๊ะรับกระดาษ โดยที่ กระดาษเชื่อมต่อกับหน่วยกระดาษเครปผ่านโต๊ะป้อนช้า และกระดาษถูกซ้อนเป็นกองกระดาษ จากนั้นส่งเข้าไปในโต๊ะพลิก และกลไกการพลิกกองกระดาษในโต๊ะพลิกใช้เพื่อพลิกกองกระดาษหนึ่งครั้งและพลิกไปยังโต๊ะพลิก

ส่วนบนถูกป้อนเข้าไปในกลไกการแยกกระดาษโดยกลไกการลำเลียงสายพาน จากนั้นเข้าสู่ด้านบนของโต๊ะรับ หลังจากกระดาษทั้งหมดเสร็จสิ้น กระดาษจะถูกวางลงบนพาเลทของโต๊ะรับ ซึ่งจะทำให้การนับกระดาษ การพลิกกระดาษ และการซ้อนกระดาษเป็นไปโดยอัตโนมัติทั้งหมด มีข้อดีในการปรับกระดาษให้เรียบและติดกระดาษ และลดความต้องการกำลังคนลงอย่างมาก และปรับปรุงประสิทธิภาพของการส่งมอบกระดาษได้อย่างมีประสิทธิภาพ ลดความเข้มข้นในการส่งมอบด้วยตนเอง

ลักษณะการทำงาน
A. สามารถดันพาเลทเข้าไปในเครื่องได้โดยอัตโนมัติ
B. จับคู่เครื่องประกบลูกฟูกความเร็ว 12,000 ชิ้น/ชม.
C. สามารถเปลี่ยนโหมดพลิกเพื่อป้องกันไม่ให้กระดาษโค้งงอ
D. ฟังก์ชันการรวบรวมแบบไม่หยุดเพื่อปรับปรุงประสิทธิภาพการผลิต
E. ลดแรงงานและลดความเข้มข้นของแรงงาน
F. สามารถตบกระดาษให้เรียบร้อยและซ้อนเป็นกองได้
G. เครื่องสามารถจับคู่กับเครื่องประกบลูกฟูกของผู้ผลิตที่แตกต่างกันได้
H. กระดาษสามารถออกมาจากด้านหลังหรือด้านข้างได้
I. การปรับด้วยคลิกเดียว (เพียงป้อนขนาดกระดาษ)
J. การตรวจสอบวิดีโอ (อุปกรณ์เสริม)
พารามิเตอร์:

รุ่น	ZSD1500	ZSD 1700	ZSD 1900	ZSD 2200
ขนาดกระดาษสูงสุด	1500*1500 มม.	1700*1700 มม.	1900*1900 มม.	2200*2100 มม.
ขนาดกระดาษขั้นต่ำ	420*450 มม.	420*450 มม.	420*450 มม.	420*450 มม.
ความเร็ว	12000 ชิ้น/ชม.
พลังงาน	8kw	10kw	16kw	16kw
น้ำหนักเครื่อง	4000kg	4000kg	4500kg	4500kg
แรงดันไฟฟ้า	380VAC/3P	380VAC/3P	380VAC/3P	380VAC/3P
ขนาด	8100*2900*3150 มม.	8100*2900*3150 มม.	13800*2700*2950 มม.	13800*2900*2950 มม.





บทนำสาขา

1. หน่วยแยก

ส่วนนี้มีฟังก์ชันเร่งความเร็วเพื่อแยกแผ่นงานอย่างรวดเร็ว ในเวลาเดียวกัน ผู้ปฏิบัติงานสามารถเลือกผลิตภัณฑ์ที่ไม่ได้มาตรฐานได้
2. นับและเรียงซ้อน

ส่วนนี้สามารถตบกระดาษให้เรียบร้อยและส่งออกได้ สามารถปรับความสูงของเครื่องเรียงซ้อนกระดาษได้ตามตำแหน่งเซ็นเซอร์

3. อุปกรณ์พลิก

ส่วนนี้สามารถส่งกระดาษไปยังโต๊ะส่งมอบ และการทำงานของส่วนนี้ถูกควบคุมโดยเซอร์โวมอเตอร์ นอกจากนี้ เรายังสามารถปรับโหมดพลิกในหน้าจอได้

4. โต๊ะส่งมอบ

ส่วนนี้สามารถตบกระดาษให้เรียบร้อยและซ้อนเป็นกองได้ มีฟังก์ชันการส่งมอบแบบไม่หยุด
5. หน้าจอสัมผัส

เราสามารถตั้งค่าขนาดกระดาษได้ที่นี่ การวางแนวจะถูกปรับโดยอัตโนมัติ

ตัวเลือก:
1. ทางออกอัตโนมัติ

อุปกรณ์ลูกกลิ้งพื้นนี้สามารถป้อนกองกระดาษออกได้โดยอัตโนมัติ





2. ตัวโหลดถาดอัตโนมัติ



อุปกรณ์นี้จะดันถาดเข้าไปในเครื่องโดยอัตโนมัติเพื่อการใช้งานที่ง่าย
