รายละเอียดสินค้า:
|
| โซลูชันการชำระเงิน: | T/TL/C | น้ำหนักตาข่าย: | 9.5 ตัน |
|---|---|---|---|
| ประเภทการเคลือบ: | กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ | ความเร็วสูงสุดของสาย: | 210m/นาทีหรือ 24000pcs/ชั่วโมง |
| เวลารับประกัน: | 2 ปี หรือ 24 เดือน | ขนาดแผ่นสูงสุด: | 1500*1500 มม. และ 1700*1700 มม. |
| แหล่งจ่ายไฟ: | 380V/50Hz 3 เฟส | ความหนาของหน้ากระดาษ: | กระดาษหรือกระดาษแข็งพิมพ์ 100-800gsm |
| ประเภทแม่คะเทิง: | อัจฉริยะ | พลัง: | 30kW |
| แอปพลิเคชัน: | กระดาษแข็งและกระดาษแข็งแบบลามิเนต |
เครื่องเคลือบลามิเนตลูกกลิ้ง Anilox สแตนเลสสตีลขนาดใหญ่สำหรับลามิเนตลูกฟูกความเร็วสูง GFS1500
ลักษณะเฉพาะ:
● ระบบป้อนขอบนำ ไม่มีการสร้างแรงดันในการป้อน ไม่ทำให้ลูกฟูกเสียหาย และเพิ่มความทนทานต่อแรงดันของลูกฟูก
● ใช้ระบบจัดตำแหน่งแผ่นด้านบนเพื่อให้แน่ใจว่ามีความแม่นยำสูง โหมดการป้อนสามารถเลือกประเภทแผ่นทับซ้อนหรือประเภทแผ่นแยก
● การออกแบบดิจิทัลตระหนักถึงการปรับปริมาณกาวอัตโนมัติ การปรับช่องว่างของลูกกลิ้งกาวอัตโนมัติ (โดยอัตโนมัติตามความหนาของแผ่นด้านล่าง)
● การออกแบบลูกกลิ้ง anilox สแตนเลสสตีลขนาดใหญ่ (เส้นผ่านศูนย์กลาง 160 มม.) มีเสถียรภาพและมีประสิทธิภาพสูง เคลือบอย่างสม่ำเสมอและประหยัดปริมาณกาว
● การตรวจจับกระดาษด้านบนและด้านล่างอัตโนมัติ เทคโนโลยีการแก้ไขเซอร์โวอัตโนมัติ ทำให้กระดาษด้านบนติดตามและพอดีกับกระดาษด้านล่างโดยอัตโนมัติ และมีความแม่นยำสูง
● แพลตฟอร์มยกแบบคู่ เราสามารถใช้โครงสร้างพรีสแต็กเกอร์เพื่อดันกระดาษที่จัดเรียงไว้ล่วงหน้าเข้าไปในแพลตฟอร์ม เรายังสามารถดันกองกระดาษเข้าไปในแพลตฟอร์มได้โดยตรง
● ชั้นวางมัลติฟังก์ชั่นของกระดาษด้านล่างเหมาะสำหรับลูกฟูกโค้ง
● ใช้ระบบกาวหมุนเวียนเพื่อลดการสูญเสียกาวและทำให้เอฟเฟกต์การยึดเกาะของกาวมีเสถียรภาพ
● การปรับเครื่องจักรทั้งหมดด้วยคลิกเดียว (เพียงป้อนขนาดกระดาษ)
● ฟังก์ชันหน่วยความจำคำสั่ง ซื้อคลิกเดียวเพื่อถ่ายโอนคำสั่งก่อนหน้า สะดวกและรวดเร็ว
● การตรวจสอบวิดีโอ
พารามิเตอร์:
| รุ่น | GFS1500 | GFS-1700 | GFS-1900 | GFS-2200 |
| ขนาดสูงสุด | 1500*15000mm | 1700*1700mm | 1900*1900mm | 2200*2100mm |
| ขนาดขั้นต่ำ | 360*380mm | 380*400mm | 450*450mm | 500*500mm |
| กระดาษด้านบน | 120-800g | 120-800g | 120-800g | 120-800g |
| กระดาษด้านล่าง | 300gsm-10mm กระดาษลูกฟูกและกระดาษแข็ง |
300gsm-10mm กระดาษลูกฟูกและกระดาษแข็ง |
300gsm-10mm กระดาษลูกฟูกและกระดาษแข็ง |
300gsm-10mm กระดาษลูกฟูกและกระดาษแข็ง |
| ความเร็วสูงสุด | 180m/min | 180m/min | 180m/min | 180m/min |
| กำลังไฟ | 22kw | 25kw | 27KW | 30KW |
| ความแม่นยำในการติด | ±1.0mm | ±1.0mm | ±1.0mm | ±1.0mm |
คุณสมบัติโครงสร้าง:
◆ ใช้ระบบควบคุมการส่งสัญญาณชั้นนำของโลก เพียงแค่ป้อนขนาดกระดาษ ระบบจะปรับแต่งอัตโนมัติ
◆ การติดตั้งความเร็วสูงด้วยคอมพิวเตอร์ สูงสุด 18,000 ชิ้นต่อชั่วโมง
◆ หัวจ่ายลมชนิด Chuanliu พร้อมหัวฉีดไปข้างหน้าสี่ชุดและหัวฉีดดูดสี่ชุด
◆ Feida Block ใช้กระดาษแข็งแบบกองต่ำ ซึ่งสามารถติดกระดาษเข้ากับพาเลทได้ และสามารถติดตั้งพรีสแต็กเกอร์แบบมีรางช่วยได้
◆ ใช้เซ็นเซอร์ตาไฟฟ้าหลายชุดเพื่อทราบตำแหน่งล่วงหน้าของเส้นด้านล่าง และทำให้เซอร์โวมอเตอร์ทั้งสองด้านของกระดาษหน้าหมุนอย่างอิสระเพื่อชดเชยการจัดตำแหน่งกระดาษด้านบนและด้านล่าง ซึ่งมีความแม่นยำและราบรื่น
◆ ระบบควบคุมอิเล็กทรอนิกส์แบบเต็มฟังก์ชัน ใช้การแสดงผลแบบจำลองอินเทอร์เฟซระหว่างคนกับเครื่องจักรและโปรแกรม PLC สามารถตรวจจับสภาพการทำงานและบันทึกการทำงานได้โดยอัตโนมัติ
◆ ระบบเติมกาวอัตโนมัติสามารถชดเชยกาวที่สูญเสียไปโดยอัตโนมัติและทำงานร่วมกับการรีไซเคิลกาว
บทนำสาขา:

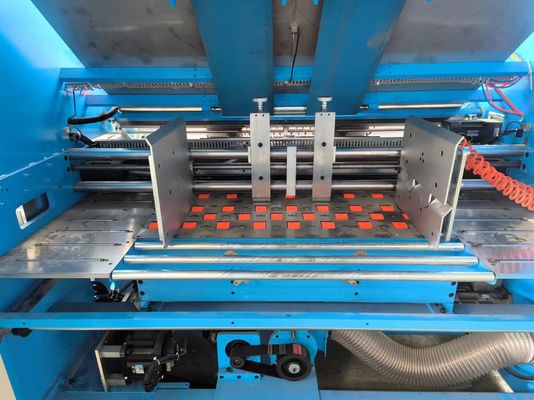

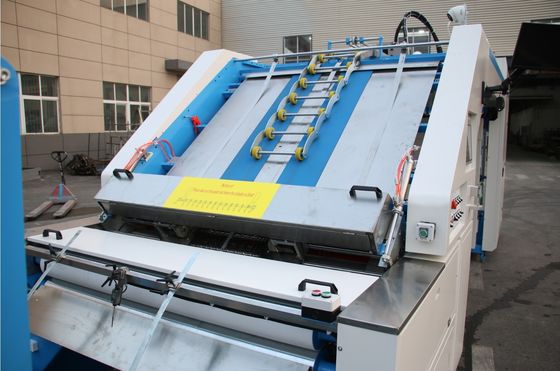

1. การป้อนกระดาษด้านล่าง
ใช้ระบบควบคุมไฟฟ้าเซอร์โวมอเตอร์นำเข้า พร้อมด้วย Japan NITTA ดูด
สายพานเพื่อให้ตัวแปลงไฟดูด และสายพานทำความสะอาดด้วยลูกกลิ้งน้ำ เทคโนโลยีที่จดสิทธิบัตร
เพื่อให้แน่ใจว่าลูกฟูกและกระดาษแข็งออกไปอย่างราบรื่นและการทำงานที่ง่าย

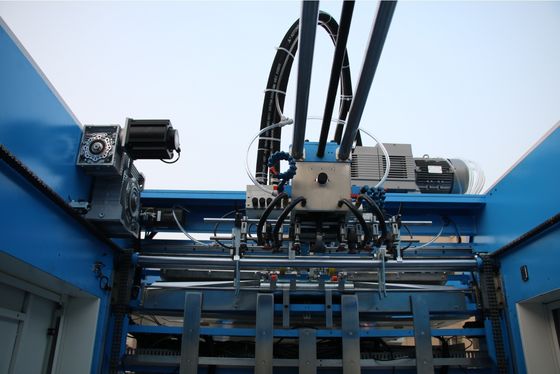

2. กลไกการป้อนแผ่นด้านบน
ทั้งการยกกระดาษและหัวฉีดป้อนของ feedr อัตโนมัติความเร็วสูงเฉพาะสามารถปรับได้อย่างอิสระเพื่อให้เข้ากับกระดาษบางและหนาได้ พร้อมกับปั๊ม Becker ตรวจสอบให้แน่ใจว่ากระดาษป้อนด้านบนทำงานได้อย่างรวดเร็วและราบรื่น
3. ระบบไฟฟ้า
ออกแบบตามข้อกำหนด CE ของยุโรป ทำให้มั่นใจได้ถึงเสถียรภาพของเครื่องจักร ประสิทธิภาพสูง และความล้มเหลวต่ำ ใช้การรวมกันของอินเทอร์เฟซระหว่างคนกับเครื่องจักรและ PLC แสดงข้อมูลทั้งหมด เช่น คำเตือน การตรวจจับข้อผิดพลาด ความล้มเหลว และความเร็วในการทำงาน ฯลฯ บนหน้าจอได้อย่างรวดเร็ว
4. ส่วนพรีสแต็ก
ระบบพรีไพล์พร้อมฟังก์ชันที่ตั้งไว้ล่วงหน้าสามารถตั้งค่าเป็นขนาดกระดาษผ่านหน้าจอสัมผัสและวางแนวโดยอัตโนมัติเพื่อลดเวลาในการตั้งค่าได้อย่างมีประสิทธิภาพ
5. การส่งสัญญาณ
สายพานซิงโครนัส Gates พร้อมตลับลูกปืน SKF เป็นการส่งสัญญาณหลักเพื่อความเสถียร ทั้งลูกกลิ้งแรงดัน ลูกกลิ้งหน่วง และค่ากาวสามารถปรับได้ง่ายด้วยที่จับพร้อมตัวเข้ารหัสเชิงกล
6.ระบบกำหนดตำแหน่งซ้าย-ขวา
7. ระบบกำหนดตำแหน่ง & ลูกกลิ้งกาว
การใช้เซ็นเซอร์โฟโตอิเล็กทริกหลายชุดที่ตำแหน่งสัมพัทธ์ของแผ่นด้านล่าง
ควบคุมแผ่นด้านบนทั้งสองด้านของเซอร์โวมอเตอร์เพื่อทำการชดเชยอิสระ เพื่อให้การวางตำแหน่งที่แม่นยำของกระดาษด้านบนและกระดาษด้านล่าง
ลูกกลิ้งสแตนเลส ไม่เป็นสนิม หลังจากบดอย่างแคบ
รับประกันปริมาณกาวขั้นต่ำเคลือบอย่างสม่ำเสมอ
ลูกกลิ้งลงทำความสะอาดด้วยลูกกลิ้งน้ำ
8. ระบบปฏิบัติการหน้าจอสัมผัส
ใช้การควบคุมแบบรวมศูนย์ของหน้าจอสัมผัส ตระหนักถึงการสนทนาระหว่างคนกับเครื่องจักรด้วยอินเทอร์เฟซระหว่างคนกับเครื่องจักรความละเอียดสูง และตระหนักถึงการตรวจสอบแบบไดนามิกแบบเรียลไทม์ของการทำงานและข้อผิดพลาด ทำให้สะดวกในการปรับและแก้ไขปัญหามากขึ้น
9. ระบบดูดขนาดใหญ่สำหรับกระดาษด้านล่าง
ระบบนี้เป็นตัวเลือก หากผลิตภัณฑ์ของคุณมีกระดาษแข็ง กระดาษลูกฟูก และ 3 หรือ 5 ชั้น คุณสามารถเลือกระบบนี้ได้
10. ระบบหล่อลื่นอัตโนมัติ
หล่อลื่นตลับลูกปืนเป็นประจำเพื่อยืดอายุการใช้งานของตลับลูกปืน
11. SHAFTLESS SERVO FEEDER(ตัวเลือก)
ระบบนี้เป็นตัวเลือก เหมาะสำหรับแผ่นด้านบนขนาดใหญ่
12. การตรวจสอบวิดีโอ (ตัวเลือก)
ตัวเลือกนี้สามารถตรวจสอบการทำงานของเครื่องจักร ผู้ปฏิบัติงานไม่จำเป็นต้องเดินไปรอบๆ เครื่องจักรบ่อยๆ

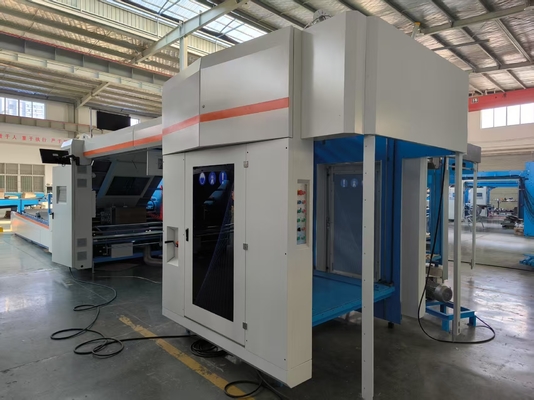

รูปภาพเครื่องจักร
