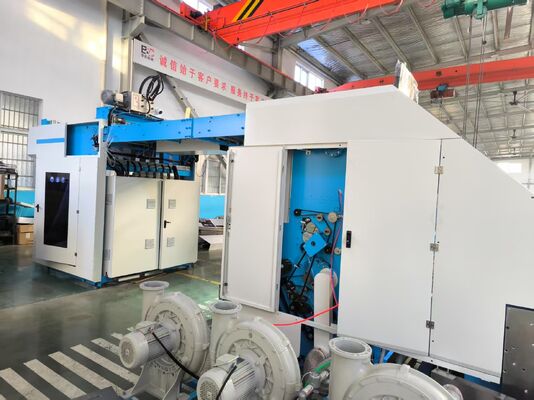

เครื่องเคลือบกระดาษแบบแผ่นต่อแผ่นพร้อมระบบควบคุมเซอร์โวสำหรับเคลือบกระดาษลูกฟูก 5 ชั้น และการเคลือบหลายประเภท

• เคลือบกระดาษลูกฟูกสองชั้นและกระดาษหน้าบนชนิดใดก็ได้เพื่อผลิตผลิตภัณฑ์ 2 ชั้น, 3 ชั้น, 4 ชั้น, 5 ชั้น, 7 ชั้น
• รองรับการเคลือบหลายประเภท: ลูกฟูก + ลูกฟูก + กระดาษแข็ง, ลูกฟูก + กระดาษแข็ง, กระดาษแข็ง + กระดาษเทา + กระดาษแข็ง, ฯลฯ
• การตรวจจับกระดาษอัตโนมัติพร้อมเทคโนโลยีการแก้ไขด้วยเซอร์โวเพื่อการจัดตำแหน่งกระดาษบน-ล่างที่แม่นยำ
• ระบบควบคุมมอเตอร์เซอร์โวนำเข้าพร้อมสายพานดูด NITTA ของญี่ปุ่นและการป้อนขอบนำ
• ชั้นวางอเนกประสงค์รองรับวัสดุกระดาษลูกฟูกแบบโค้ง
• ลูกกลิ้งกาวสแตนเลสขนาด 160 มม. พร้อมการเจียรแบบอนิล็อกละเอียดเพื่อการเคลือบที่สม่ำเสมอ
• แท่นยกแบบใช้คู่พร้อมโครงสร้างพรีสแต็กเกอร์
• ลูกกลิ้งเคลือบโพลีเอทิลีนเพื่อการปล่อยกาวอัตโนมัติ
• ระบบกาวหมุนเวียนช่วยลดของเสียและทำให้การยึดเกาะคงที่
• การปรับเครื่องจักรด้วยการแตะเพียงครั้งเดียวผ่านการป้อนขนาดกระดาษ
• ระบบตรวจสอบวิดีโอในตัว

• ระบบควบคุมการส่งกำลังขั้นสูงพร้อมการปรับขนาดกระดาษอัตโนมัติ
• การจับคู่ความเร็วสูงด้วยคอมพิวเตอร์ (สูงสุด 12,000 ชิ้น/ชั่วโมง)
• หัวจ่ายลมแบบ Chuanliu พร้อมชุดหัวฉีดหลายชุด
• ระบบ Feida Block สำหรับการจัดการกระดาษแข็งแบบกองต่ำ
• ตาแมวหลายตัวเพื่อการจัดตำแหน่งกระดาษที่แม่นยำ
• การควบคุมอิเล็กทรอนิกส์เต็มรูปแบบพร้อมการตรวจสอบ HMI และ PLC
• การเติมกาวอัตโนมัติพร้อมระบบรีไซเคิล

การแสดงรายละเอียด

1. การควบคุมหน้าจอสัมผัส

เพียงตั้งค่าบนหน้าจอสัมผัส ขนาดจะถูกปรับโดยอัตโนมัติ


พร้อมระบบวัดด้านข้าง ทำให้ความแม่นยำในการเคลือบสูงขึ้น และพร้อม Yaskawa สองเซอร์โวเพื่อรักษาความแม่นยำในการเคลือบสูง

4. การกำหนดค่าทางไฟฟ้า

ส่วนใหญ่ใช้ระบบไฟฟ้าที่ส่งออกเพื่อให้มั่นใจในเสถียรภาพของเครื่องจักร ประสิทธิภาพสูง และข้อผิดพลาดต่ำ ใช้การผสมผสานระหว่างอินเทอร์เฟซมนุษย์กับเครื่องจักรและ PLC แสดงข้อมูลทั้งหมดบนหน้าจอ

1. เครื่องจักรมีมอเตอร์เซอร์โว 13 ตัว ควบคุมด้วยเซอร์โวเต็มรูปแบบ
2. PLC ที่ส่งออกจากเยอรมนีรับประกันเสถียรภาพและความทนทาน
3. อุปกรณ์ไฟฟ้าทั้งหมดถูกจัดวางในตู้ควบคุมเดียว ทำให้การบำรุงรักษาง่ายขึ้น

1. ใช้กล้องความละเอียดสูงสี่ตัว ตรวจสอบสถานะการทำงานของเครื่องจักรอย่างต่อเนื่อง
2. ลูกกลิ้งกดทำจากวัสดุพิเศษเพื่อป้องกันการทำงานที่เสี่ยงต่อการขัดด้วยมือ เส้นผ่านศูนย์กลางของดรัมลูกกลิ้งกดคือ 150 มม.
3. มีที่จับควบคุมระยะไกลอยู่ข้างลูกกลิ้ง

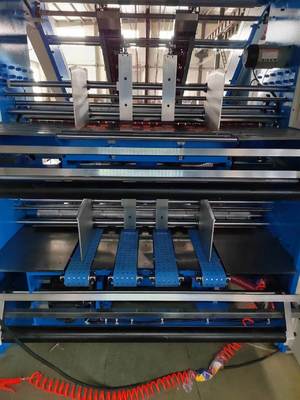

6. เครื่องป้อนแบบไร้เพลา สามารถป้อนกระดาษได้อย่างเสถียรยิ่งขึ้น

1. พร้อมด้วยเซอร์โว เครื่องป้อนความเร็วสูง, ด้านหน้าและด้านหลังของเครื่องป้อนถูกควบคุมโดยมอเตอร์เซอร์โวหลังจากป้อนขนาดกระดาษแล้ว จะถูกจัดตำแหน่งโดยอัตโนมัติทั้งการยกกระดาษและตัวดูดส่งสามารถปรับได้อย่างอิสระเพื่อให้แน่ใจว่าไม่ว่ากระดาษจะหนาหรือบางสามารถส่งได้อย่างรวดเร็วและราบรื่น 2.
   Becker

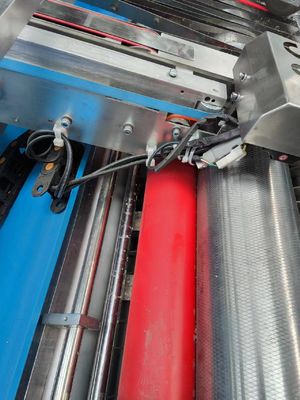

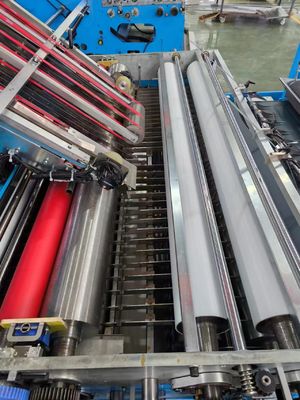

ปั๊มสุญญากาศระบบใช้ระบบควบคุมแยกต่างหากสำหรับมอเตอร์กาวและมอเตอร์หลัก เมื่อมอเตอร์หลักหยุด มอเตอร์ลูกกลิ้งกาวจะทำงานด้วยความเร็วต่ำ ซึ่งไม่เพียงแต่ประหยัดไฟฟ้า แต่ยังป้องกันกาวล้น7. ลูกกลิ้งกาวอนิล็อกสแตนเลส (กาวสม่ำเสมอ)
พร้อมเซ็นเซอร์


และมอเตอร์เซอร์โว

1. ,ควบคุมกระดาษบนให้ดำเนินการชดเชยที่เป็นอิสระเพื่อให้แน่ใจว่ามีความแม่นยำสูง การออกแบบสแตนเลสขนาดใหญ่อนิล็อก
2. ลูกกลิ้ง (เส้นผ่านศูนย์กลาง 160 มม.) มีความเสถียรและมีประสิทธิภาพสูงเคลือบสม่ำเสมอและประหยัดปริมาณกาวใช้ระบบกาวหมุนเวียนเพื่อลดการสูญเสียกาวและทำให้ผลการยึดเกาะคงที่อุปกรณ์กักเก็บกาวที่เป็นเอกลักษณ์ช่วยให้กาวหมุนเวียนหรือปิดสนิทโดยไม่ต้องหมุนเวียน สามารถใช้กาวประเภทต่างๆ ได้ และตัวเลือกการเลือกมีความหลากหลายมากขึ้น
3. 8. ระบบพรีสแต็กกิ้ง
4. พรีสแต็กกองกระดาษในขณะที่ไม่หยุด เพิ่มประสิทธิภาพ

ความกว้างของ

1. พรี -สแต็กเกอร์ ถูกควบคุมโดยมอเตอร์ขนาดของกระดาษจะถูกจัดตำแหน่งโดยอัตโนมัติแท่นยกแบบใช้คู่ ,
2. เราสามารถใช้โครงสร้างพรี-สแต็กเกอร์เพื่อดันกระดาษที่พรี-กองเข้าสู่แท่นยกเรายังสามารถดันกองกระดาษเข้าสู่แท่นยกโดยตรง และแท่นยกสามารถ
3. ปรับตามสถานการณ์จริงของกองกระดาษแท่นยกชั้นที่สองสามารถเคลื่อนที่ไปทางซ้ายและขวาโดยอัตโนมัติ 9. ระบบหล่อลื่นอัตโนมัติและพัดลมดูดขนาดใหญ่
4. หล่อลื่นตลับลูกปืนเป็นประจำเพื่อยืดอายุการใช้งานของตลับลูกปืน



และประหยัดค่าใช้จ่าย

1. พัดลมที่มีอัตราการไหลสูงสามารถควบคุมได้ง่ายขึ้นสำหรับวัสดุกระดาษลูกฟูกที่เสียรูปทรง10
2. .

ปรับแรงกดลูกกลิ้งด้วยเซอร์โวและระบบวัดความหนาระบบใช้ระบบควบคุมแยกต่างหากสำหรับมอเตอร์กาวและมอเตอร์หลัก เมื่อมอเตอร์หลักหยุด มอเตอร์ลูกกลิ้งกาวจะทำงานด้วยความเร็วต่ำ ซึ่งไม่เพียงแต่ประหยัดไฟฟ้า แต่ยังป้องกันกาวล้นพร้อมระบบปรับอัจฉริยะ สามารถปรับขนาดกระดาษได้อย่างชาญฉลาด

1. ดำเนินการสลับคำสั่งซื้ออย่างรวดเร็ว
2. ระบบตรวจจับความหนาอัตโนมัติสำหรับหน้าปกกระดาษ,ไม่จำเป็นต้องวัดความหนาด้วยตนเอง

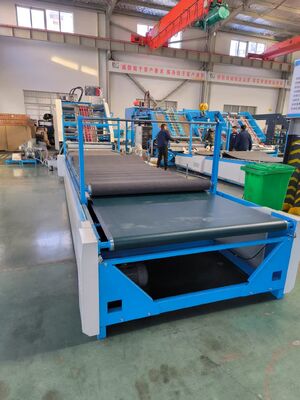

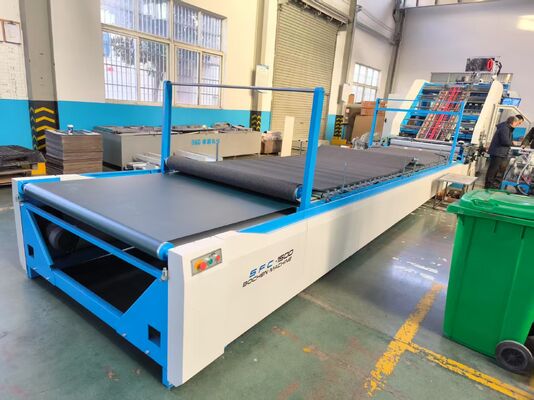

3. 11. ระบบสายพานลำเลียงกดสายพานลำเลียงกดความยาว 8 เมตร ทำให้ผลิตภัณฑ์แห้งเร็วขึ้นและรักษาคุณภาพผลิตภัณฑ์ให้ดี และด้านล่างมีลูกกลิ้งเคลื่อนที่ เคลื่อนย้ายได้ง่าย สะดวกต่อการใช้งานมากขึ้น
